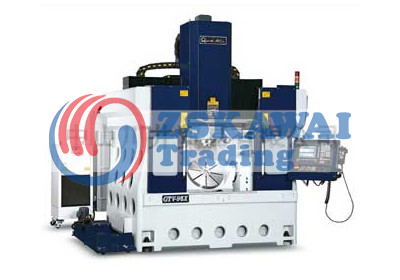

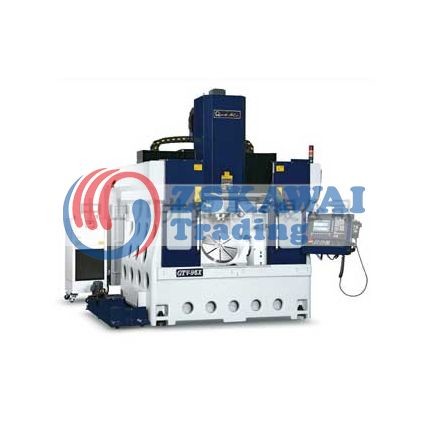

高速高精度五軸切削中心機GTV - 95X
詳細描述
先進的五軸同動操控
GTV-95在五軸同動控制器下，刀具能針對切削工件做最佳方向配合，可設定刀具傾斜，以刀具最佳切削刃角做加工，避免刀具靜點切削，提高切削效率與加工表面精致度。
五軸的軸向設定，可以克服難以加工的復雜曲面，以及三軸軸向無法加工之處。針對倒勾取面的工件，亦能直接做加工。
五軸同動加工，可以減少夾治具制作，減少工件裝卸次數，縮短加工時間來提升更好的機械稼動率。
對于深模具加工應用上，對于深部陡峭區域的加工，可以從刀具軸向的設定選單中，設定一個合適的角度與刀具位置，縮短的刀具夾持，保持最佳的切削效率，以達到最好的加工質量與精度。
避免傳統加工多道工序的累積精度誤差，大幅縮短加工時間，確實達到高速度、高精度、高效率的制造要求。
先進的R.T.C.P(Remote Tool Central Programming)功能，在西門子控制器的TRAORI指令下:
(1) 即使工件設定位置或刀長變更，CAM也無須重新計算。
(2) 在TRAORI指令下，CAM無須因應不同的五軸結構之機臺，重新制作程序，可簡化五軸程序編程之工作、提升工作效率。
用3軸后處理的程序，讓A、C旋轉定位也能加工使用。(無干涉情況下)
機械規格
行程 | ||
X軸(主軸左右) | 900 mm | |
Y軸(工作臺前后) | 600 mm | |
Z軸(主軸上下) | 480 mm | |
主軸鼻端至工作臺面 | 0-480 mm | |
XYZ軸傳動 | 安全扭力限制聯軸器 | |
工作臺 | ||
尺寸 | ?500 mm | |
T型槽(寬x槽數x間距） | 14 x 8 mm | |
工作臺型式 | A、C軸 | |
工作臺的最大載重量 | 150 Kg | |
A軸 旋轉角度 | +21°~ -111° | |
C軸 旋轉角度 | 0°~ 360° | |
主軸(內藏式) | ||
主軸轉速 | 24,000 min | |
馬達 | 29 Kw | |
刀桿配合錐度 | HSK-A63 | |
軸承規格（內徑） | ? 70 mm | |
主軸油冷卻 | 機體同調，定溫±1°C | |
進給速率 | ||
切削進給 | 1-20,000 mm/min | |
X.Y.Z軸 快速進給 | 20,000 mm/min | |
A軸 最高轉速 | 6.7 rpm | |
C軸 最高轉速 | 13.4 rpm | |
X.Y.Z軸 伺服馬達 | 4.7 / 8.7 / 4.7 Kw | |
三軸 | ||
X.Y.Z 線性滑軌 | 55×2 / 55×2,45×2 / 45×2 mm | |
X.Y.Z 滾珠螺桿 | ?50 / 50 / 40 mm | |
精度 | ||
X.Y.Z 定位精度 | 0.004 mm 國際標準 ISO230-2 | |
X.Y.Z 重復精度 | 0.002 mm 國際標準 ISO230-2 | |
有光學尺 | 無光學尺 | |
A、C軸 定位精度 | C:8” / A:15” | C:8” / A:15” |
A、C軸 重復精度 | C:±2.5” / A: ±2.5” | C: ±3” / A: ±4” |
自動換刀系統(凸輪圓盤式) | ||
最大刀具直徑 | ?35 mm | |
最大刀具長度 | 220 mm | |
最大刀具重量 | 7kg | |
刀把數量 | 20支刀 | |
氣壓源 | ||
使用壓力/供應量 | 6 kg/c㎡ / 500 l /min | |
電源供應 | ||
總?cè)萘?/span> | 47 KVA | |
冷卻 | ||
泵浦 | 2 sets , 0.58 kw ea. | |
冷卻箱容量 | 90 L | |
機械規格 | ||
機械尺寸(長x寬x高) | 3,010 x 3,716 x 3,100 mm | |
機械重量 | 12,000 kg | |
標準配件
西門子840D NCU 573
主軸24,000rpm，HSK-A63 / 29Kw
自動換刀系統，20把刀
三軸光學尺(X/Y/Z)
日光工作燈
機械基礎墊塊，6塊
接觸式自動刀長量測
選購配件
2D/3D在線量測系統
Oil Mist 切削油霧單元
雷射自動刀長量測系統
氣動主軸40,000rpm / 80,000rpm
鐵屑輸送機
點擊次數:1960 發布時間2014-11-14
